4920 x 35-40 x 0,9-1,1 mm
∅830
750
690 х 675
PILOUS в РОССИИ +7 (812) 655-63-66

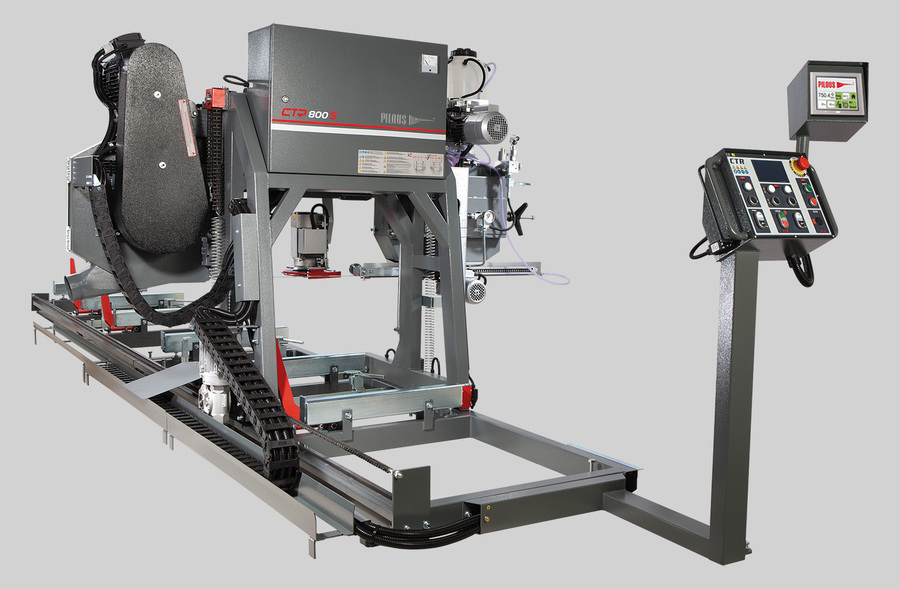

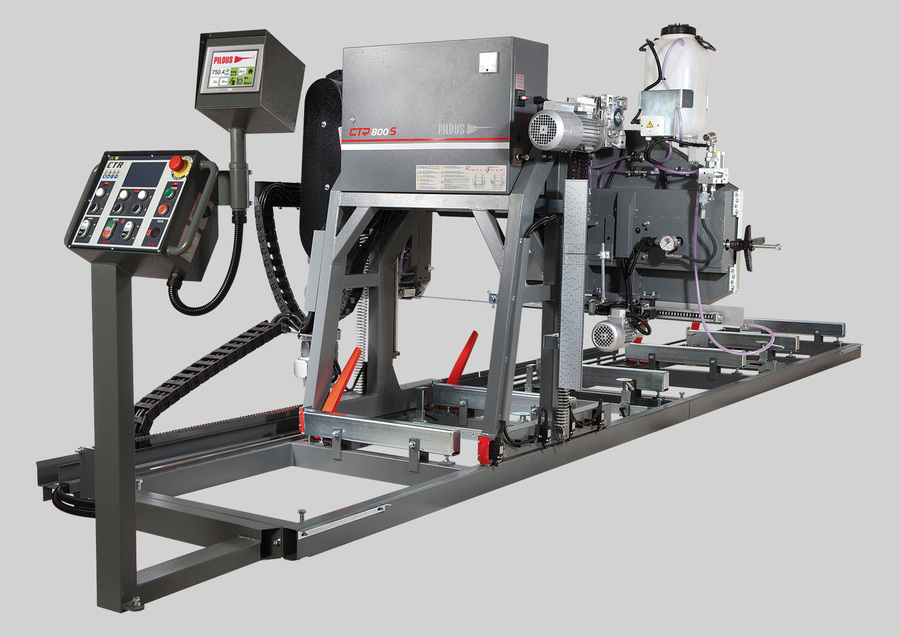

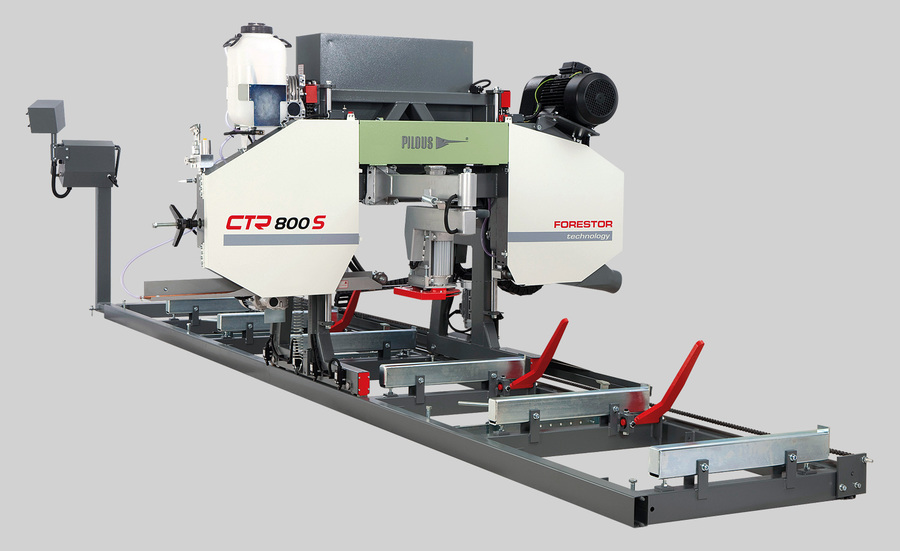

PILOUS CTR 800 S - ленточнопильный станок по дереву - электрическая пилорама.
Обновленная версия успешной 15-летней серии CTR 800.
Наряду с новым дизайном рамы были внесены многочисленные технические изменения, улучшающие качество, простоту использования и срок службы станка.
Конструкция рамы, включая жесткие хромированные колонны, в связи с увеличением веса на 40 кг, была укреплена, а подъемный механизм оснащен тормозом, таким же, как и в станках старших моделей. Это позволяет задать необходимый размер пиломатериала с высокой точностью и увеличить общий срок службы всей системы. Основное изменение заключается в увеличении диаметра рабочего колеса с 500 до 600 мм.
Станок оснащен универсальной ленточной пилой (диаметр лезвия - 83 см) с гидравлическими аксессуарами, которая способна распилить различные типы материалов.
Широкий, исключительно прочный подвижный мост пильной рамы и надежные ходовые секции обеспечивают бесперебойный процесс распила даже на высокоскоростных режимах работы. Профессиональное исполнение основных узлов, таких, как рабочие шкивы с системой их установки, конструкция пильной рамы, энергообеспечения, система подачи и т.д., обеспечивает максимально долгий срок службы и высокую точность станка даже в самых тяжелых условиях эксплуатации.
Возможна плавная регулировка скорости подачи и высоты пильной рамы в зоне резания. Скорость перемещения отражена на цифровом дисплее. В этой модели центральная панель управления стационарна и расположена на основной ходовой секции. Это обеспечивает удобный контроль за работой станка с одной точки.

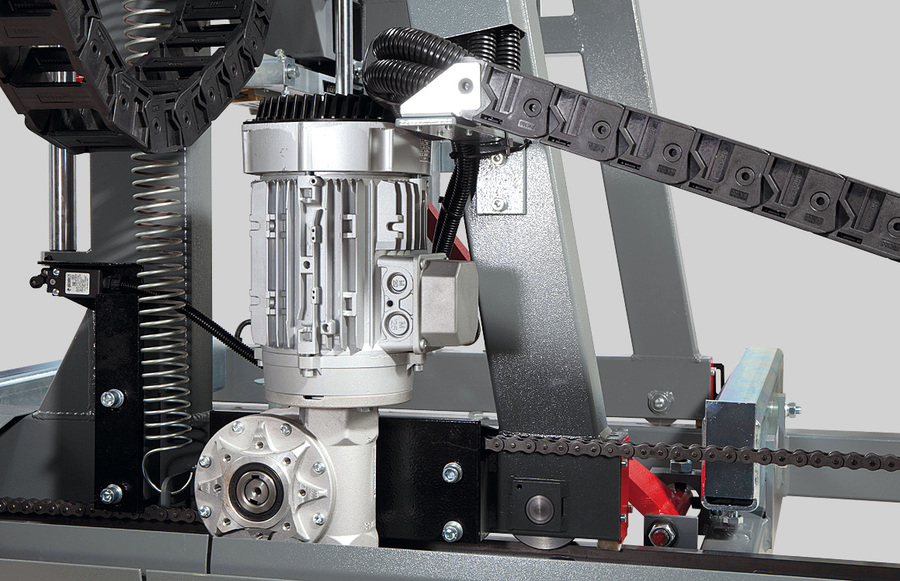

Подача в зоне резания и обратно приводится с помощью электродвигателя через червячный редуктор посредством цепной передачи, управляемой частотным преобразователем. Скорость перемещения может быть легко изменена с помощью потенциометра на панели управления. Концевые выключатели обеспечивают автоматическое замедление и остановку в крайних положениях.
Массивная пильная рама перемещается вверх и вниз на регулируемых жестких хромированных колоннах, которые обеспечивают абсолютную точность и почти неограниченный срок службы, если станок регулярно смазывается. Вертикальное перемещение пильной рамы обеспечивается синхронной двухсторонней цепной передачей с приводом от электродвигателя c червячным редуктором. Движение регулируется с центральной панели управления и имеет 2 скорости: быстрая и медленная подача для точного позиционирования рамы. Эта система может быть дополнена оборудованием с электронной системой измерения, которая автоматически перемещает раму в заданное положение.
Пильная рама оснащена рабочими шкивами, выполненными из высококачественного серого чугуна, которые точно сбалансированы, чтобы избежать вибрации. Шкивы имеют паз вдоль всей окружности. В пазе расположен сменный резиновый ремень, который создает оптимальный контакт между шкивом и ленточной пилой.
Прочно смонтированные рабочие шкивы приводятся в действие через приводной ремень с помощью электродвигателя, также специально сбалансированного против вибрации.
Система натяжения ведомого шкива перемещается в жесткой чугунной направляющей с возможностью регулировки усилия натяжения ленточной пилы, что позволяет произвести высокоточную настройку полотна, исключив возможные люфты и обеспечив свободный ход шкива даже в условиях длительной эксплуатации.
В процессе резки ленточная пила направляется закаленными и шлифованными направляющими роликами. Перед врезанием в бревно она дополнительно направляется в сочетании с твердосплавной пластиной. Эта система может быть полностью отрегулирована во всех направлениях, что обеспечивает оптимальное положение направляющих роликов и ленточной пилы.
Чтобы обеспечить точность распила, направляющий ролик, расположенный со стороны оператора, должен находиться максимально близко к распиливаемой заготовке. Переместить его может либо непосредственно оператор, либо, в качестве дополнительной опции, может быть установлен привод перемещения направляющих роликов с возможностью управления с центральной панели.
Основание станка образовано крайне прочными и стабильными ходовыми секциями с двумя регулируемыми стальными направляющими перемещения подвижного моста. Секции обладают достаточными размерами для заявленных максимальных размеров обрабатываемых бревен и рассчитаны даже на крайне жесткие условия эксплуатации. Длина пропила практически не ограничена для всех типов пиломатериала, в зависимости от количества установленных ходовых секций. Базовая версия машины включает в себя 3 зажимных инструмента и 2 угловых упора.

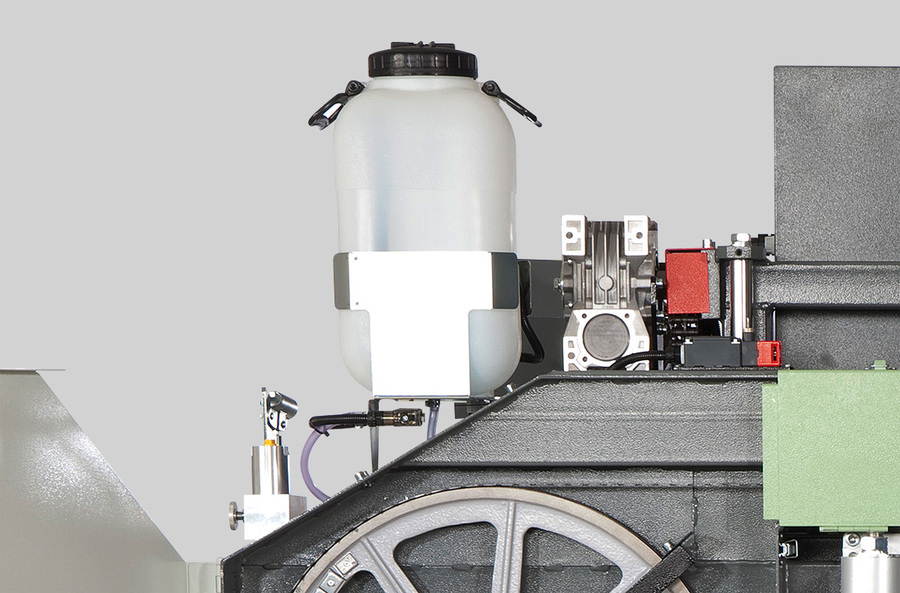

Гравитационная система охлаждения и смазка ленточной пилы с возможностью регулировки напора в обеих направляющих обеспечивает оптимальное состояние ленточной пилы в процессе пиления.
Конструкция серии CTR отражает самые современные тенденции в области ленточной пилорамы с учетом максимальной точности и длительного срока службы при минимальных затратах.
Станки сконструированы как оригинальная модульная система, что позволяет без проблем заменять и регулировать все основные части и детали. Это позволяет сокращать затраты на техническое обслуживание, время обслуживания и минимизировать производственные потери.
На всех станках имеется широкий выбор аксессуаров, которые упрощают и ускоряют управление машиной, тем самым повышая производительность. Модульная система позволяет добавить желаемые аксессуары в любое время, поскольку каждая базовая версия станка оснащена всеми необходимыми присоединительными точками, такие как отверстиями, резьбы и т.п.
Все изображения показаны только для иллюстрации. Фактический продукт может отличаться из-за улучшения продукта.
пилорама электрическая
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ | |
Секция удлинняющая 3м базовом исполнении: 2 угловых кронштейна Удлинняющая секция оснащена множеством точек для установки гидравлического оборудования. Это позволяет настроить станок непосредственно под нужную заготовку. | |

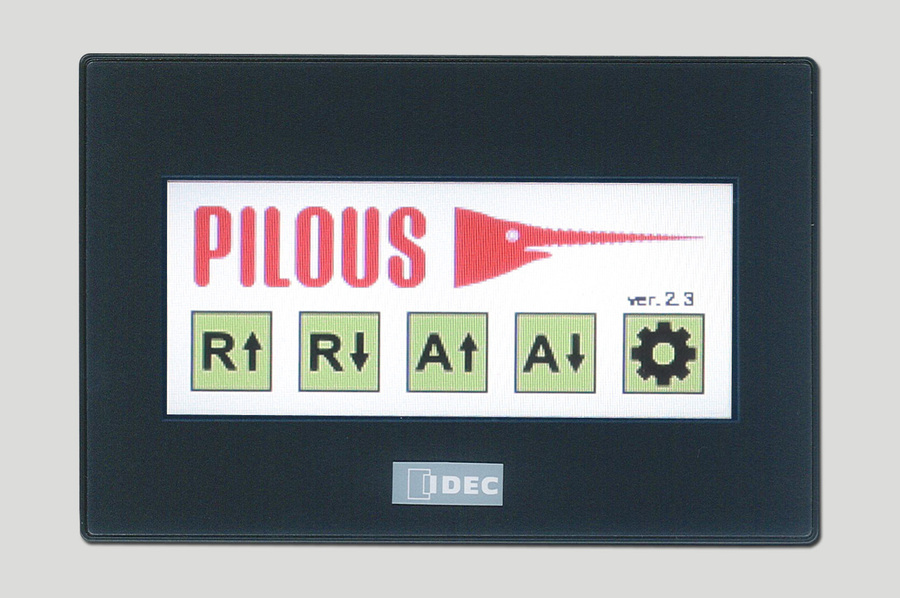

Индикатор толщины пропила LG Automat Опция предназначена для быстрой и точной настройки требуемой толщины доски. Перемещение рамы ленточного пилотна вверх и вниз отображается с точностью до 0,1 мм на цветном дисплее. Отображается высота от ленточной пилы до и после сброса, заданная толщина доски, включая дополнительную толщину пропила. | |
Дебаркер Дисковая пила с режущими кромками из твердого сплава предназначена для удаления грязи в местах, где ленточное полотно врезается в бревно.Это позволяет увеличить срок эксплуатации ленточного полотна. | |
Гидравлическое натяжение ленточного полотна CTR 800 Управляется ручным гидравлическим насосом с точной индикацией давления. Позволяет более точно и просто регулировать натяжение ленточного полотна. | |
Амперметр Шкала амперметра показывает нагрузку на привод ленточного полотна во время резки. Он предназначен для упрощения выбора скорости подачи и помогает определить износ полотна. Своевременная замена ленточного полотна увеличивает срок службы и улучшает качество резки. | |
Устройство плавного пуска Электронное устройство, обеспечивающее плавный пуск главного двигателя полотна пилы. Это предотвращает удары в электрической сети и снижает механическую нагрузку на всю машину. Только для варианта с двигателем 11 кВт. | |
Моторизированная подвижная стойка CTR 800 Регулировка подвижной направляющей планки ленточного полотна с помощью электромотора от центрального пульта управления в зависимости от диаметра бревна. | |
Лазер Лазерное наведение является очень практичным помощником для осевого выравнивания бревна перед фактической распиловкой. Будущая точка реза показывает линию, копирующую траекторию движения пильного диска. | |

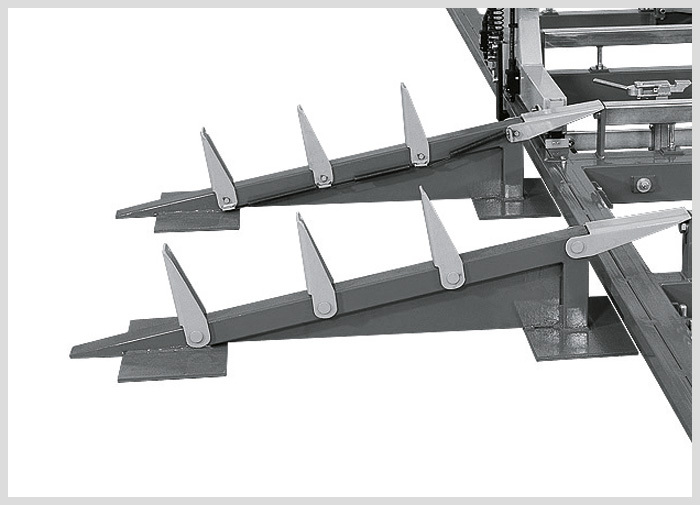

Рычаг для загрузки брёвен Упрощает загрузку брёвен на раму | |
Твердосплавная направляющая ленточного полотна Расположена на подвижном рельсе перед разрезом,что значительно улучшает стабильность прохождения полотном заготовки. Данная опция увеличивает производительность станка и точность резки. Твердостплавная направляющая может устанавливается на электрически управляемой рейке. | |
Двухстороннее охлаждение ленточного полотна Система охлаждения состоит из насоса в баке с охлаждающей жидкостью, электромагнитного клапана управления потоком и двухсторонних форсунок, которые охлаждают ленту как снизу, так и сверху. Двухстороннее охлаждение предотвращает излишнюю нагрузку ленточного полотна способствуя стабильной работе инструмента, точной резке и длительному сроку эксплуатации. | |
Светодиодная лампа (11 W) Качественное освещение рабочего пространства с помощью двух мощных светодиодных лент, установленных на подвижной направляющей. | |
Ручной смазочный пистолет Пистолет для регулярного технического обслуживания станка в соответствии с планом смазки. Металлический пистолет для 400 г картриджа,оснащенный гибкой трубкой под давлением. | |
Смазка LV 2-3 Картридж 400гр. со смазкой для заправки ручным смазочным пистолетом | |
Исполнение "АРКТИКА" Станок в данном исполнении адаптирован для работы при очень низких рабочих температурах, достигающих до –40 ° C. Щит управления машиной, панель управления и цифровое измерение (LG 100, LG Automat) оснащены нагревательными элементами. Нагрев контролируется термостатом. Морозостойкая смазка. Ленточные пилы CTR 800 H, 950 H, 1000 H и 1300 H используют морозостойкое гидравлическое масло. | |
SPOTŘEBNÍ MATERIÁL | |
